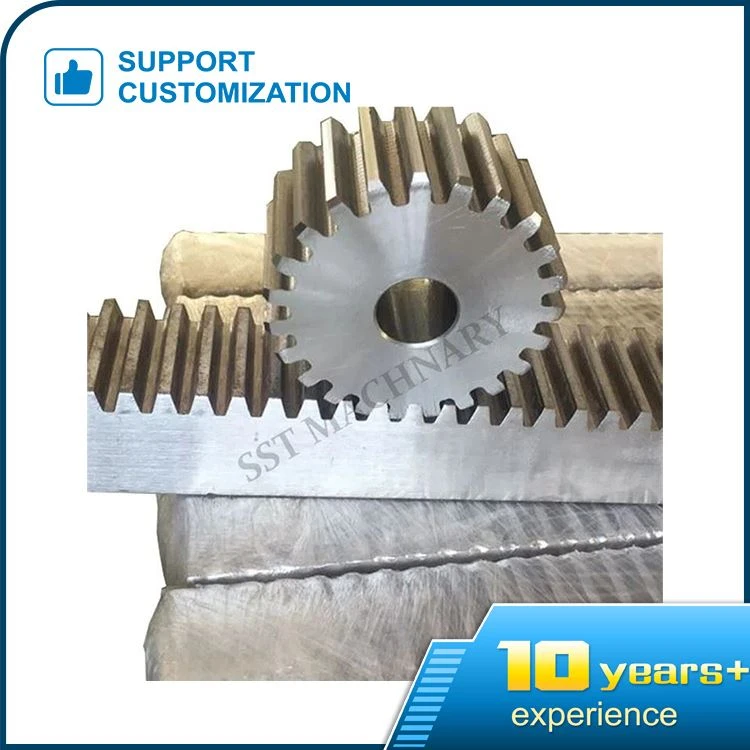

Padang Rak Gear

ISO (International Organization for Standardization) menetapkan bahawa unit yang mewakili saiz gear menggunakan modulus. Walau bagaimanapun, cara lain sebenarnya digunakan untuk mewakili saiz gear.

Modulusuntuk padang rak gear

Modulus M=1 (P=3.1416) modulus M=2 (P=6.2832) modulus M=4 (P=12.566 )

Padang rak gear (P) boleh diperolehi dengan mendarab modulus dengan PI. Pitch ialah panjang antara dua gigi bersebelahan. P=Pi x modulus (π m)

CP (Pesta mingguan)

Padang rak gear lilitan ialah padang lilitan. Iaitu, pic (P). Contohnya, gear dengan pic cp5cp10cp15cp20 boleh dibuat dengan menggunakan pic circumferential pitch.

Hubungan penukaran dengan modulus M=CP /π DP (bahagian diameter)

Ia dipanggil pitch diameter dalam bahasa Inggeris.

Mengikut piawaian ISO, unit panjang ialah mm. Walau bagaimanapun, di Amerika Syarikat, Britain dan negara lain, inci telah digunakan sebagai unit panjang. Di negara ini, DP digunakan untuk mewakili saiz gear.

Hubungan penukaran dengan modulus M=25.4/dp

"Modulus" merujuk kepada nisbah (m, t/π) antara pic gigi t dan pi bagi profil gigi sisi yang sama bagi dua gear bersebelahan, dalam mm. Modul adalah salah satu parameter paling asas bagi gigi gear modular. Lebih besar modul, lebih tinggi dan lebih tebal gigi gear. Jika bilangan gigi gear ditetapkan, lebih besar dimensi jejari gear. Piawaian siri modular dirumus mengikut keperluan reka bentuk, pembuatan dan pemeriksaan. Untuk gear dengan gigi tidak lurus, modul mempunyai perbezaan antara modul biasa mn, modul muka akhir ms dan modul paksi x. Kesemuanya berdasarkan nisbah pic gigi masing-masing (pic gigi biasa, pic gigi muka hujung dan pic gigi paksi) kepada lilitan, juga dalam milimeter. Untuk gear serong, modul boleh dibahagikan kepada modul hujung besar saya, modul purata mm dan modul akhir kecil ml. Untuk alatan, terdapat modulus alat yang sepadan mo, dsb.

Modul standard digunakan secara meluas.

Modulus standard ialah parameter paling asas dalam pemacu gear metrik, pemacu cacing, pemacu tali pinggang segerak, ratchet, gandingan gear, spline dan bahagian lain. Ia memainkan peranan parameter asas dalam reka bentuk, pembuatan dan penyelenggaraan bahagian di atas (lihat pemacu gear silinder, pemacu cacing, dll.).
